Набор датчиков с независимой индикацией (индуктивности, емкости, сопротивления)

Запись в реестре российского ПО №11566.

Датчики предназначены для измерения индуктивности катушек, емкости конденсаторов и активного сопротивления в электрических цепях при проведении демонстрационных опытов по физике.

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 20,0*18,0*7,5. Вес, кг, не более 0,6.

Напряжение питания через адаптер (220 В, 50 Гц): 5В. Потребляемый ток, А, не более 0,1.

Высота цифр индикатора, мм, не менее 38.

Рабочий диапазон температур электронного блока, °С: -20…+85.

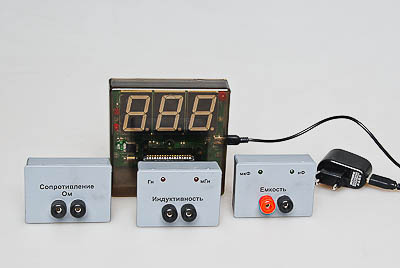

Комплект поставки: модуль измерительного блока с независимой светодиодной индикацией – 1 шт.,
модуль «ИНДУКТИВНОСТЬ» – 1 шт.,
модуль «ЕМКОСТЬ» - 1 шт.,
модуль «СОПРОТИВЛЕНИЕ» - 1шт.,
адаптер для включения в сеть (220 В, 50 Гц) – 1 шт.,
провод с USB-разъемом– 1 шт.,
компакт-диск – 1 шт.,
руководство по эксплуатации – 1 шт.

Передняя панель модуля «ИНДУКТИВНОСТЬ» имеет две лампочки(Гн и мГн). Передняя панель модуля «ЕМКОСТЬ» также имеет две лампочки (мкФ и инФ). При проведении измерений датчик автоматически производит выбор диапазона (включается соответствующая лампочка), обеспечивающего максимальную точность и разрешающую способность измерений. Задняя панель модуля измерительного блока имеет магнитный держатель, позволяющий крепить его к магнитной доске.

Каждый датчик производит измерения в одном из диапазонов, указанных ниже.

ИНДУКТИВНОСТЬ:

Предел измерения – 1 мГн, разрешающая способность – 1 мкГн, минимальное значение измеряемой величины – 3 мкГн.

Предел измерения – 10 мГн, разрешающая способность – 10 мкГн, минимальное значение измеряемой величины – 100 мкГн.

Предел измерения – 100 мГн, разрешающая способность – 0,1 мГн, минимальное значение измеряемой величины – 1 мГн.

Предел измерения – 1 Гн, разрешающая способность – 1 мГн, минимальное значение измеряемой величины – 10 мГн.

Предел измерения – 10 Гн, разрешающая способность – 10 мГн, минимальное значение измеряемой величины – 100 мГн.

ЭЛЕКТРИЧЕСКАЯ ЕМКОСТЬ:

Предел измерения – 1000 пФ, разрешающая способность – 1 пФ, минимальное значение измеряемой величины – 3 пФ.

Предел измерения – 10 000 пФ, разрешающая способность – 10 пФ, минимальное значение измеряемой величины – 100 пФ.

Предел измерения – 0,1 мкФ, разрешающая способность – 100 пФ, минимальное значение измеряемой величины – 1000 пФ.

Предел измерения – 1 мкФ, разрешающая способность – 1000 пФ, минимальное значение измеряемой величины – 10 000 пФ.

Предел измерения – 10 мкФ, разрешающая способность – 0,01 мФ, минимальное значение измеряемой величины – 0,1 мкФ.

СОПРОТИВЛЕНИЕ:

Предел измерения – 1 кОм, разрешающая способность – 1 Ом, минимальное значение измеряемой величины – 3 Ом.

Предел измерения – 10 кОм, разрешающая способность – 10 Ом, минимальное значение измеряемой величины – 100 Ом.

Предел измерения – 100 кОм, разрешающая способность – 100 Ом, минимальное значение измеряемой величины – 1 кОм.

Предел измерения – 1 МОм, разрешающая способность – 1 кОм, минимальное значение измеряемой величины – 10 кОм.

Каждый датчик может работать в двух режимах: 1. С персональным компьютером, на котором установлена программа Microsoft Excel (начиная с 2003). 2. От сети (220 В, 50 Гц), благодаря использованию независимой светодиодной индикации.

Работа датчиков с компьютером описана на диске.
